ARYELLE200-LTB

型号:ARYELLE 200

产地:德国

焦长:200

实用光谱解析能力:6,000~20,000

最高实用光谱分辨率:11.5pm@225nm

德国LTB中阶梯(Echelle)光谱仪

LTB超高分辨率宽光谱分辨—–缔造业界顶级光谱分辨能力

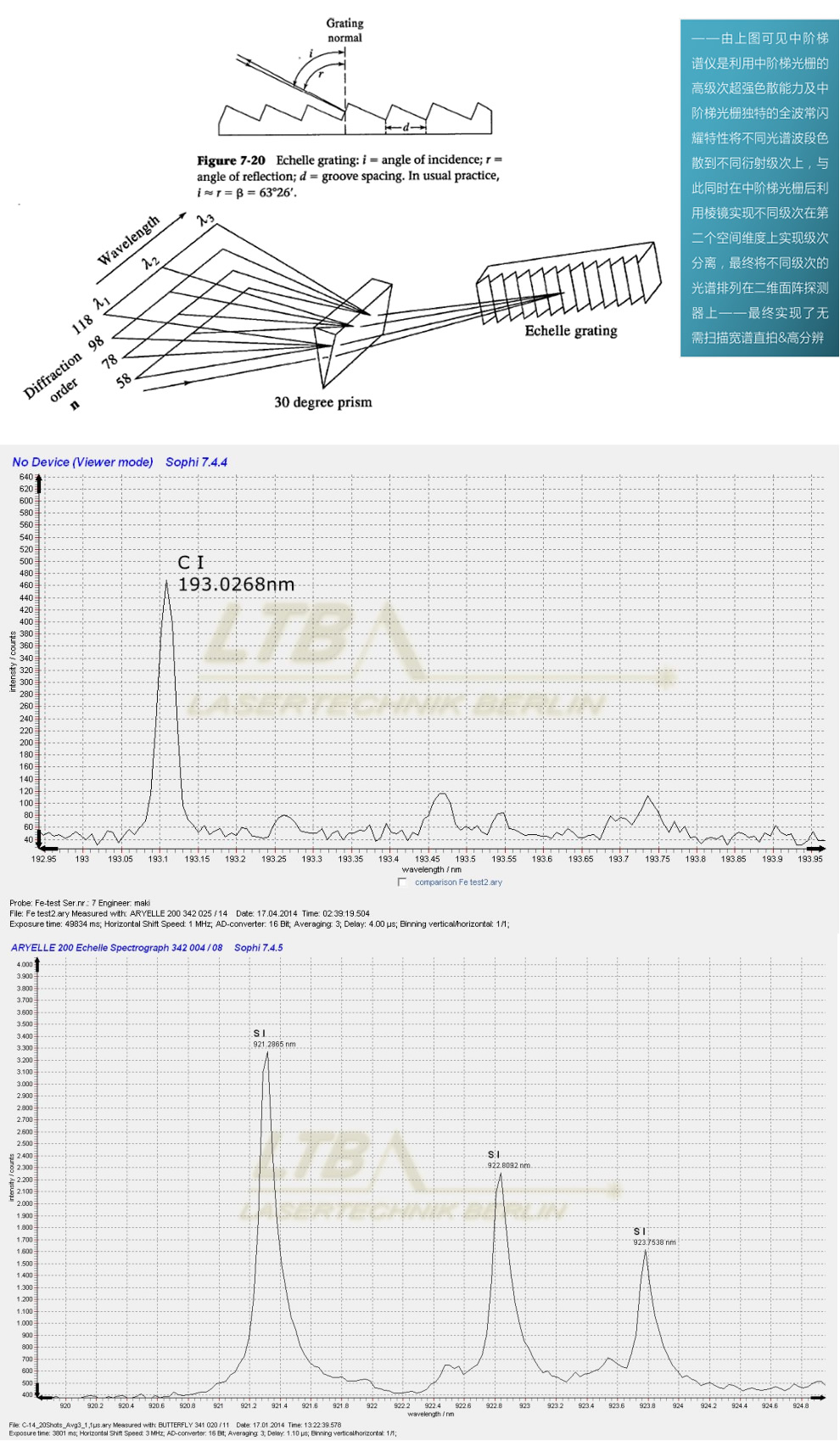

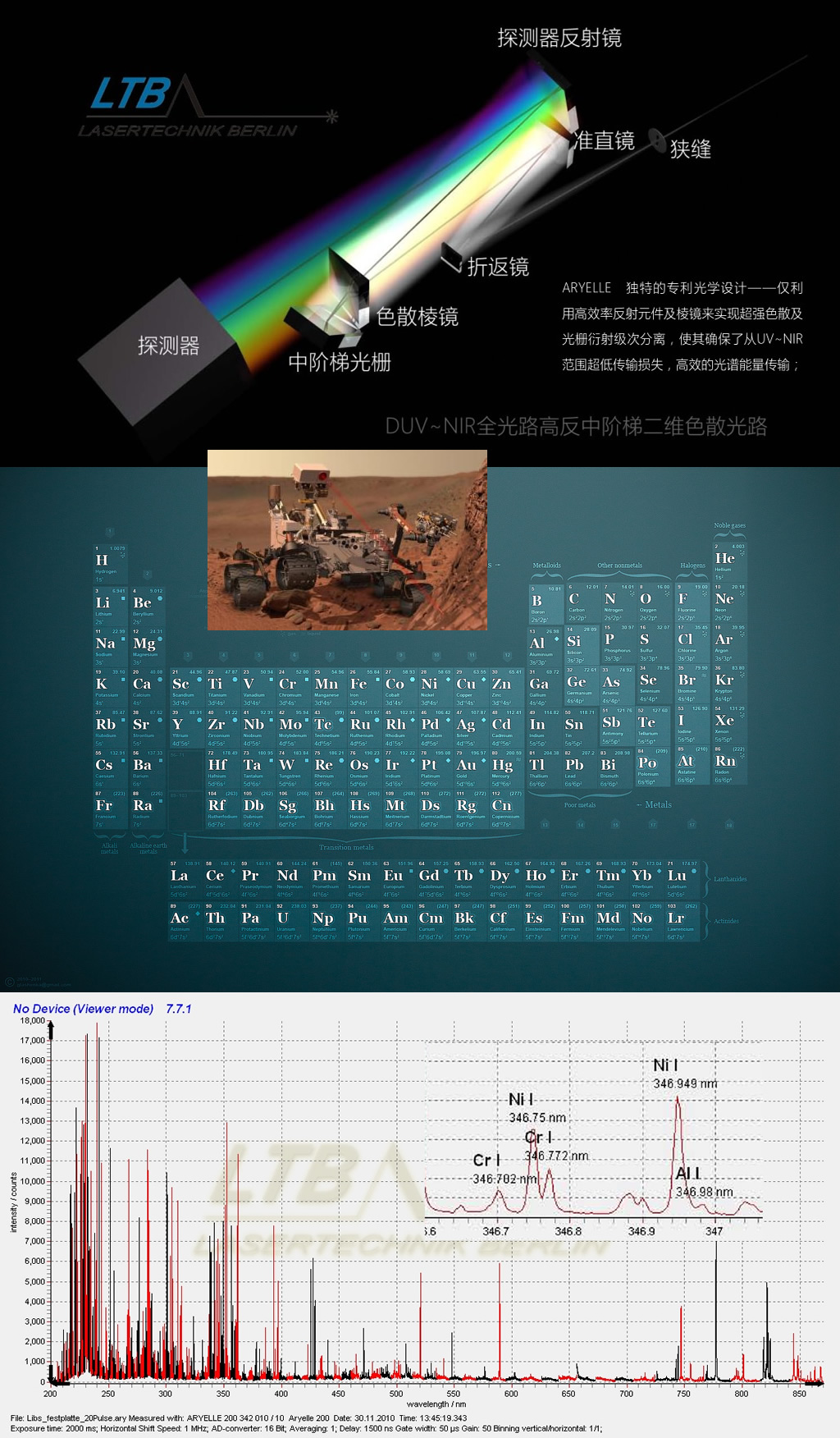

德国LTB公司制造的ARYELLE200是焦长200mm的紧凑型中阶梯光谱仪,是利用中阶梯光栅作为色散原件,提供超高光谱分辨率,超宽光谱窗口及超高灵敏度—–是兼具三大顶尖能力于一身的全能型光谱产品:



  • 超宽“光谱窗口”一次拍谱范围可达700nm(e.g.200~900nm)—–非常适于未知成份的等离子光谱分析(LIBS,ICP,MIP)



  • 超高分辨率—–6,000~20,000(up to 11.5pm@225nm)—–非常适于要求高分辨率的原子光谱分析(LIBS,AAS,AES)



  • 超高灵敏度—–DUC~NIR全光路高反,卓越的系统集光效率。并且可集成科学级制冷型(down to -100℃)CCD,深耗尽型红外增强CCD,EMCCD及时间分辨ICCD…..可实现超高灵敏度,超高信噪比的微弱信号检测;可提供纳秒级时间分辨能力——适于免扫描RAMAN全谱直拍,可以得到优于2cm-1级别的实用RAMAN分辨率,是同位素分辨利器;与此同时完全适用于荧光、LIF等分析领域;







  • 超宽“光谱窗口”一次拍谱范围可达700nm(e.g.200~900nm)-----非常适于未知成份的等离子光谱分析(LIBS,ICP,MIP)





  • 超高分辨率-----6,000~20,000(up to 11.5pm@225nm)-----非常适于要求高分辨率的原子光谱分析(LIBS,AAS,AES)





  • 超高灵敏度-----DUC~NIR全光路高反,卓越的系统集光效率。并且可集成科学级制冷型(down to -100℃)CCD,深耗尽型红外增强CCD,EMCCD及时间分辨ICCD.....可实现超高灵敏度,超高信噪比的微弱信号检测;可提供纳秒级时间分辨能力------适于免扫描RAMAN全谱直拍,可以得到优于2cm-1级别的实用RAMAN分辨率,是同位素分辨利器;与此同时完全适用于荧光、LIF等分析领域;

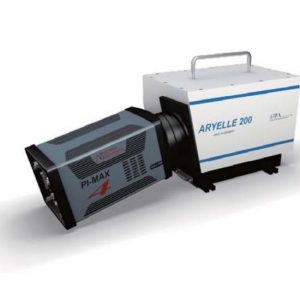

型号 ARYELLE200 with ICCD(Typical Setup)
探测器规格 (PI or ANDOR)ICCD(时间分辨Intensified CCD)1024X1024;Pixel size:13x13um(Scientific Cooled CCD/EMCCD/EMICCD optional,depand on specific setup)
探测器门控最小门宽 5ns(2ns,0.5ns,50ns,100ns optional)
ICCD最大相对增益 1000
探测器等价背景照度(暗噪声) 0.2e-/pixel/sec
像素满阱能力 100,000e-

可探测波长范围

(无需扫描,单次探测)

200~750nm(No Gaps,no scanning)

(210~900nm;250~950nm;192~594nm;225~574nm;etc.optional;

other wavelength range depand on specific setup)

光谱解析能力

(λ/Δλ:波长与该波长下分辨率之比)

8,000(7,000/9,000/20,000,etc.optional)(实用光谱解析能力非像素解析能力;像素解析能力为实用光谱解析能力的三倍)
光谱分辨率(pm) 25pm~94pm(8,000)(最高实用光谱分辨率可达11.5pm@225nm)
狭缝宽度(um) 45um(other width possible)
光谱信号耦合端口 Fiber(SMA connector)or freespace
光谱校准标定设备 内置Hg标准光谱灯;光谱仪软件内嵌全自动标定程序
 光谱分辨精度 优于1/4光谱分辨率
NIST发射光谱数据库 软件部分提供NIST(美国国家标准局)发射光谱数据库
发射谱线自动识别功能 软件部分提供元素发射谱线自动识别、自动匹配功能

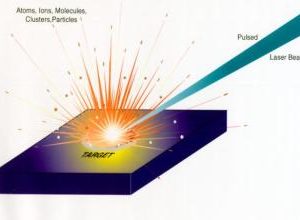

LIBS-激光诱导击穿等离子发射光谱

LIF-激光诱导荧光

RAMAN-拉曼光谱
